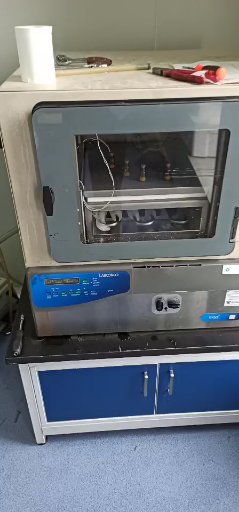

Labconco制藥凍干機冷阱捕冰能力的改進

　　

　　真空凍干技術憑借其它干燥方法無法比擬的優點，廣泛應用到醫藥、生物制品、活性物質等領域，其應用規模和領域還在不斷擴大中。凍干設備主要有間歇式凍干設備和連續式凍干設備。冷阱是在冷卻的表面上以凝結方式捕集氣體的阱。對制藥凍干機冷阱捕冰能力的改進進行綜述。

　　

　　1 Labconco制藥凍干機存在的主要問題

　　

　　冷阱捕冰是指樣品在升華階段，水蒸汽從壓力高的前箱流向低壓的冷阱，并在其表面被凍結。造成冷阱捕冰性能較差的主要原因：大量水蒸汽流向冷阱時，入口處附近的冷阱表面結冰較多，而離入口處越遠的表面則結冰越少甚至不結冰。由此造成冷阱表面結冰很不均勻，前后差別很大，致使離入口處最近的盤繞式冷凝管表面上的冰霜越結越厚并逐步向入口方向堆積，最終導致入口堵塞，后面的氣體不能通過，即形成了“冰堵”現象。產生冰堵現象后，后續氣流出不來，凍干中斷。這樣冷阱不但影響了凍干樣品的質量，還降低設備的利用率。“冰堵”現象導致沒有發揮其最大的捕冰能力，還會因冷阱化冰、開機預冷次數的增加而減少樣品凍干數量。高捕冰能力則要避免水蒸汽過多集中凍結在離入口處最近的部位，使入口處的氣流分散，而不是整股集中流向冷阱的某一個部位。

　　

　　2 改進方案

　　

　　根據上述分析，我們對氣體出口進行改進，在氣體出卡處加裝一個能使氣流分散的擴散器。該擴散器安裝在冷凍腔氣流入口處，有一部分便順著擴散器斜面板上下分散并向后流動，另一部分則從斜面板兩側向入口處兩邊往后流動，這時安裝在冷凍腔氣流入口處的擴散器起著較好的分流作用，使冷阱腔中水蒸汽分布較為均衡。冷阱冷表面附著的冰霜也就會比較均勻，避免了因水蒸汽大量?jī)鼋Y(jié)在入口最近的冷表面上而發生的“冰堵”。

　　

　　3 擴散器的制作與安裝

　　

　　藥品的生產應符合 GMP 的要求，根據這個要求，凍干箱，板層，冷凝器及吸附水蒸氣的表面均需用不銹鋼制造，凍干箱的箱門應開向潔凈區，凍干機的構造應利于把潔凈區和機器房封閉隔離，一些重要藥品的生產還要求凍干箱和冷凝器用潔凈蒸氣進行滅菌[1]。所以選擇不銹鋼板 1 片，按等分對折成呈 30 度喇叭口形狀，兩端再分別朝相反方向各彎折 40 度與 30 度斜角。將制作好的擴散器喇叭口對著冷阱盤管插入冷凍腔壁上的圓形入口內的中間部位，緊緊地卡牢，開口端距離冷阱一厘米左右。這種安裝方法的優點是快捷、方便清洗。

　　

　　4 改進效果

　　

　　擴散器安裝前后兩個冷阱冷表面所結的冰霜均勻程度有較大的差別，改進后冷阱結冰不均勻的狀況得到很大的改善。改進后捕冰量增加了百分之三十，提高了 30L。捕冰時間也由原來的二十四小時提高到二十點五小時。CIP 的清洗次數也由原來的 3 次變成 2 次。工作效率提高了百分之十六。凍干機冷阱表面附著的冰霜比較均勻，可有效避免水蒸汽大量?jī)鼋Y(jié)在距氣流入口處最近的冷表面上而引起的“冰堵”現象，從而提高了凍干機的捕冰性能以及工作效率和工作質量。此改進方式費用低廉、工藝簡易、便于裝卸，經過改進后的冷阱結構將會得到廣泛的推廣使用。

　　

　　5 Labconco冷凝器的形式

　　

　　凍干機的冷凝器形式有外置式和內置式二種。外置式冷凝器具有凍干箱和冷凝器相距較遠，二者的溫度不會互相影響，凍干箱進行預凍和出箱，冷凝器進行化霜均可單獨進行縮短了生產周期。外置式冷凝器與凍干箱是二個互相獨立的部分，它們之間通過一個帶有隔離閥的大口徑通道相連。內置式冷凝器把吸附升華水蒸氣的盤管或金屬板放置在凍干箱內，凍干箱和冷凝器合為一體。內置式冷凝器具有水蒸汽流動阻力小、制造成本低、占地面積小等有點。內置式冷凝器缺點是由于冷凝的致冷表面與放產品的板層之間距離較小、整個生產周期長等缺點。一般外置式冷凝器捕冰能強，老款內置式捕冰能力差一些。內置式冷凝器把吸附升華水蒸氣的盤管或金屬板放置在凍干箱內，凍干箱和冷凝器合為一體，其優點是升華通道很近，水蒸汽流動阻力小，制造成本低，占地面積小，缺點是由于冷凝的致冷表面與放產品的板層之間距離較小，捕冰能力差。

　　

　　6 Labconco凍干技術的特點

　　

　　凍干機起源于 19 世紀 20 年代，進入 21 世紀真空凍干技術憑借其它干燥方法無法比擬的優點，越來越受到人們的青睞。真空冷凍干燥必將成為 21 世紀的重要應用技術，廣泛應用醫藥、生物制品、食品、血液制品、活性物質等領域得到外。冷凍干燥的基本原理是基于水的三態變化水有固態、液態和氣態，在高真空狀態下，利用升華原理，使預先凍結的物料中的水分除去。冷凍干燥可直接以冰態升華為水蒸汽被除去，不經過冰的融化，從而達到冷凍干燥的目的。凍干制品成海綿狀、復水性極好、含水分極少等特點。普通干燥方法如曬干、烘干、噴霧干燥和真空干燥等通常都在 0℃以上或更高的溫度下進行。干燥所得的產品一般都存在質地變硬的問題，一些熱敏性的物質發生變性、失活。普通干燥方法的產品與干燥前相比，在性狀上有很大的差別。在產品凍結的狀態下進行，凍干法則基本上在 0℃以下進行。在真空條件下，藥物剩留在凍結時的冰架中，因此它干燥后體積大小幾乎不變。再次使用前，只要加入注射用水，又會立即溶解。凍干法具有許多熱敏性的物質不會發生變性或失活；物質中的一些揮發性成分損失很??；微生物的生長和酶的作用無法進行；能保持原來的性狀；體積幾乎不變；保持了原來的結構；不會發生濃縮現象；無機鹽類溶解物質被均勻地分配在物料之中；加水后溶解迅速而完全；保護了一些易氧化的物質；干燥后產品能長期保存而不致變質等特點。
