（轉載）修了臺已經報廢的Labconco冷凍干燥機，經
作者：Labconco售后 發布時間：2020-11-12 22:12點擊：
客戶真是有才華，能文能武，20多年的凍干機自己維修好了。文章轉載：https://bbs.instrument.com.cn/topic/7418778_1
本單位的這臺Labconco冷凍干燥機主要用于中藥提取物的干燥處理。購于1997年，價格約27萬元，相當于當時廣州市中心一套三房的價格，可惜用了不到十年，由于漏氣真空度達不到，儀器供應商不能提供維修服務，一放就放了十五年。今年申請了報廢，搬運人員覺得太沉沒電梯無法下樓，暫時存放在實驗室。實驗室又急需凍干機，只能經常去其它單位借用，抱著“死馬當活馬醫”的心態維修了這臺機器，寫此篇或許對維修和了解凍干機內部構造有些幫助。

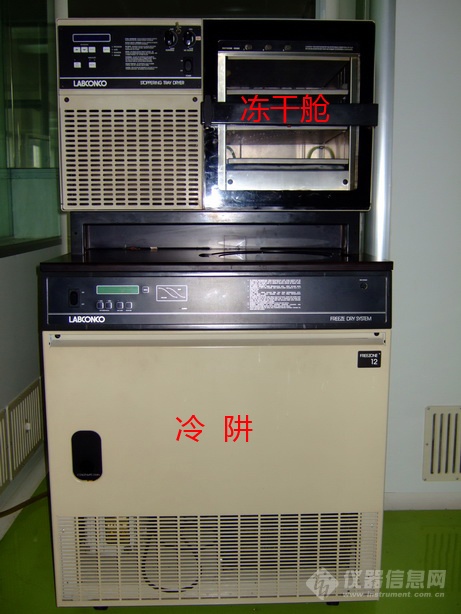

這臺Labconco的配置還算不錯，上部分是帶壓蓋裝置的凍干艙，下部分是-45度冷阱。美國佬的東西還是非常皮實，放了這么久通電試機發現上、下兩部分制冷壓縮機、機械真空泵均能運轉， 制冷機運行了一段時間后冷阱部分達到了預定溫度，凍干艙由于液晶顯示異常無法顯示溫度但可以制冷。最主要的真空泄漏問題一直沒有找到原因。
一、查找真空泄漏位置

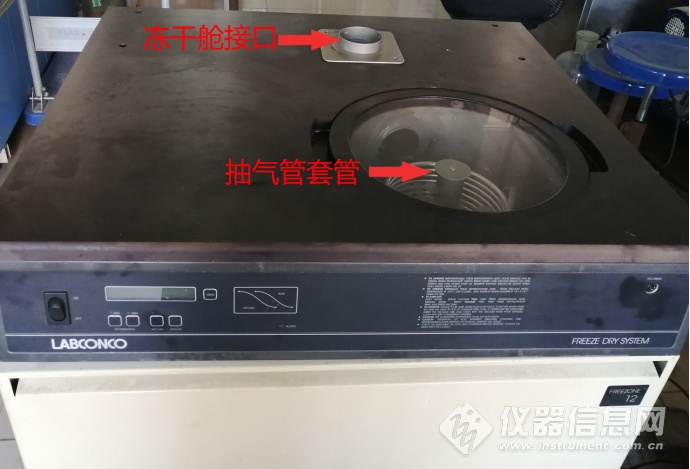

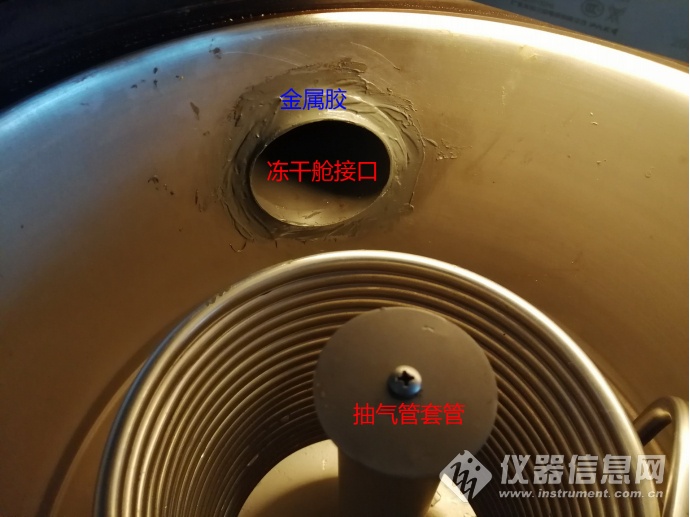

把儀器的上下兩部分拆開了，先排查了冷阱部分。試了很多辦法，最后用了個土辦法才解決故障問題，堵住連接凍干艙的接口，拆下抽氣口套管，用水淹沒大部分冷阱，但一定要保證不能淹沒抽氣管，否則水會進入真空泵，蓋上觀察艙蓋抽真空發現連接凍干艙接管與冷阱艙壁處有氣泡泄漏進來，用荷蘭產的野牛牌金屬膠（使用溫度-60~100℃）密封處理。
二、改裝凍干機

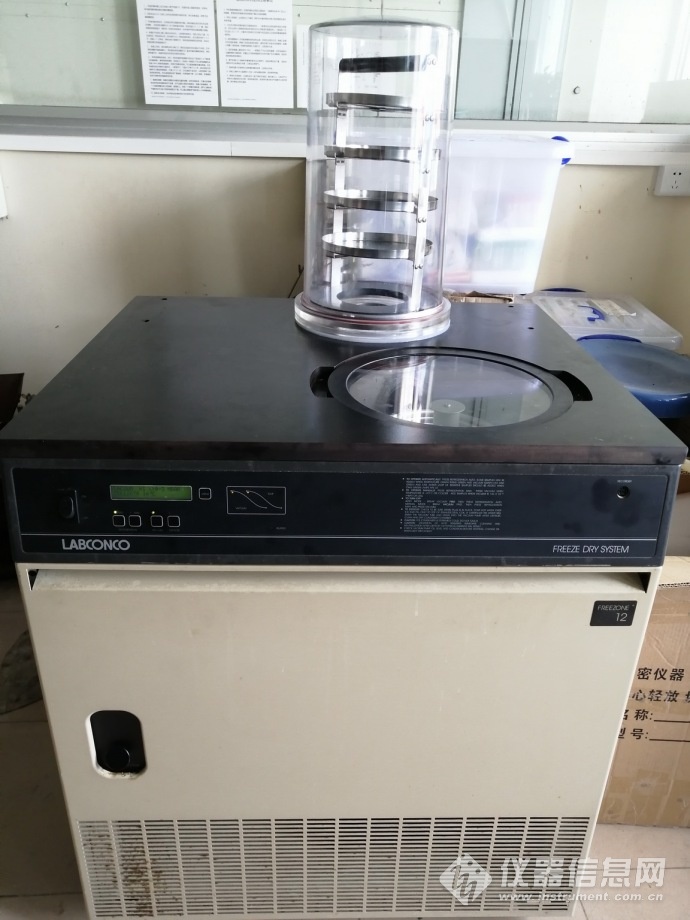

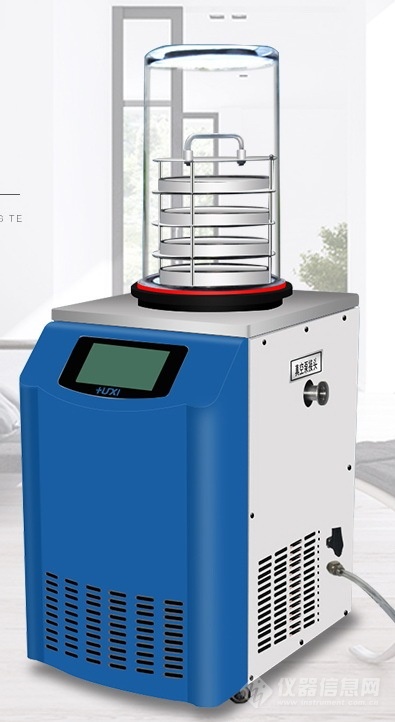

原來的想法是在某寶上買個國產的有機玻璃罩安在冷阱上改裝成下面的樣式--鐘罩型凍干機。

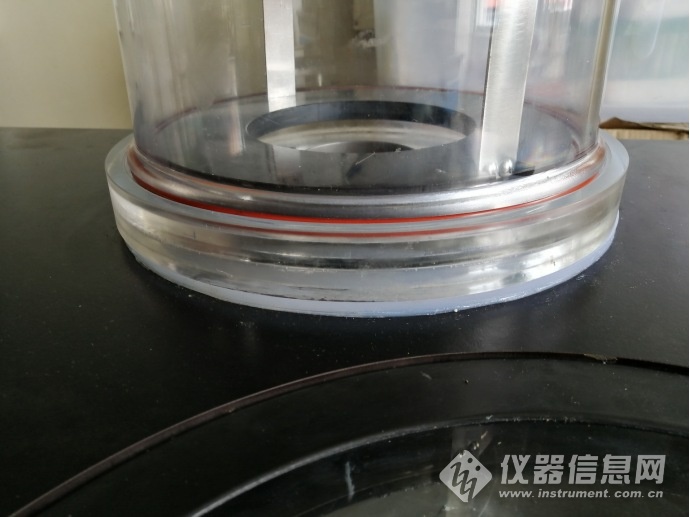

底部用硅膠墊密封
在試機后發現冷阱部分真空還是達不到要求，泵換了新機油也不行，換了臺國產真空泵真空度終于能達到要求。估計真空泵放了這么久雖能運轉但內部器件老化需要維修了。

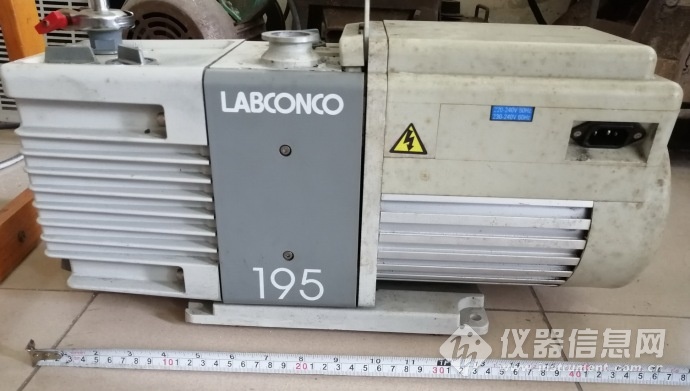

這臺泵是愛德華代工的，維保后效果應該比國產泵好，找了真空泵專業公司進行維護。先用國產泵進行了凍干試驗，由于是普通擱板結構，不能制冷控溫，凍干的效果不是太好，樣品受熱過快膨脹發泡很明顯。
三、維修凍干艙的液晶屏顯示問題
真空泄漏問題已經解決，如果能修復凍干艙的故障，凍干的效果將大大改善。由于長年存放，凍干艙電路板發霉問題十分嚴重。拆下所有電路板，用酒精進行了清洗再烘干處理，對一處溫度探頭的斷點進行了修復，安裝后開機正常。

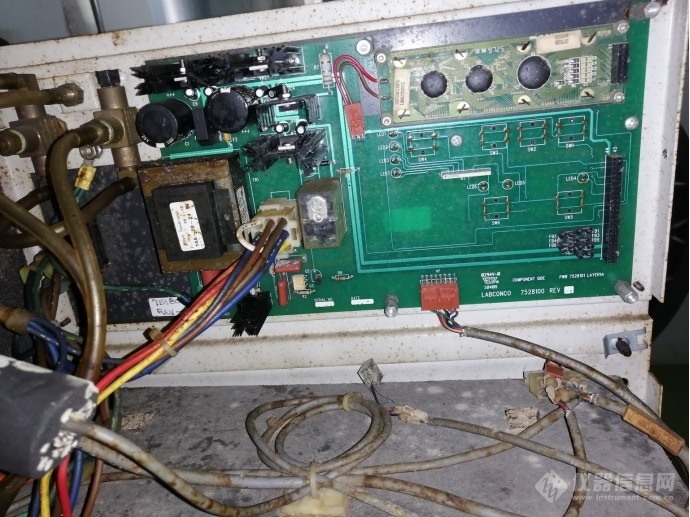

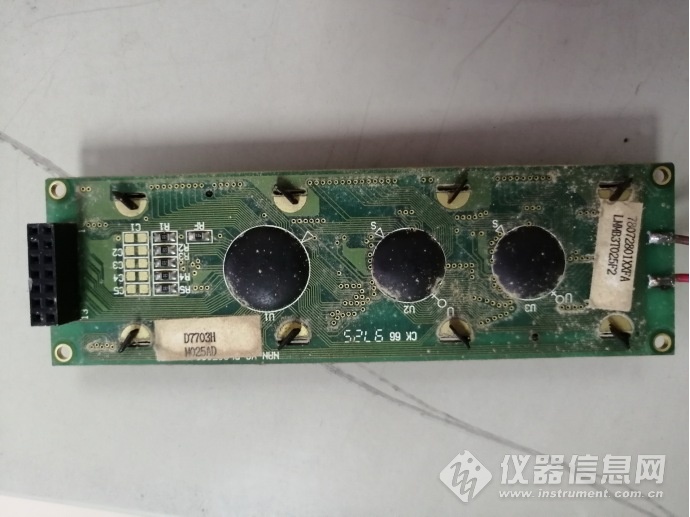

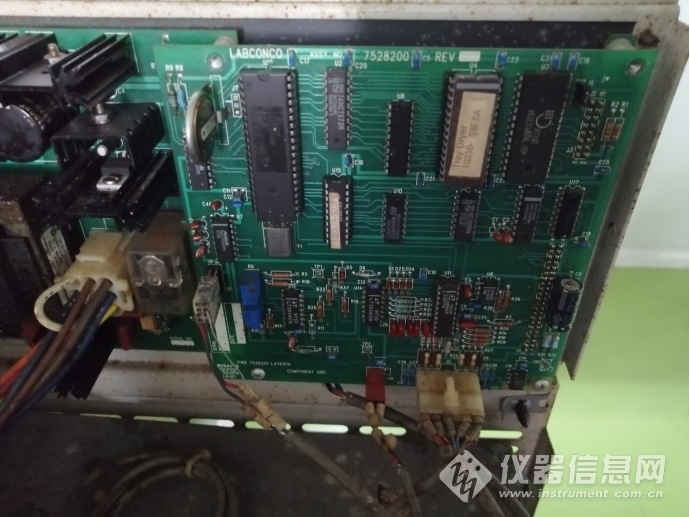

發霉的電路板

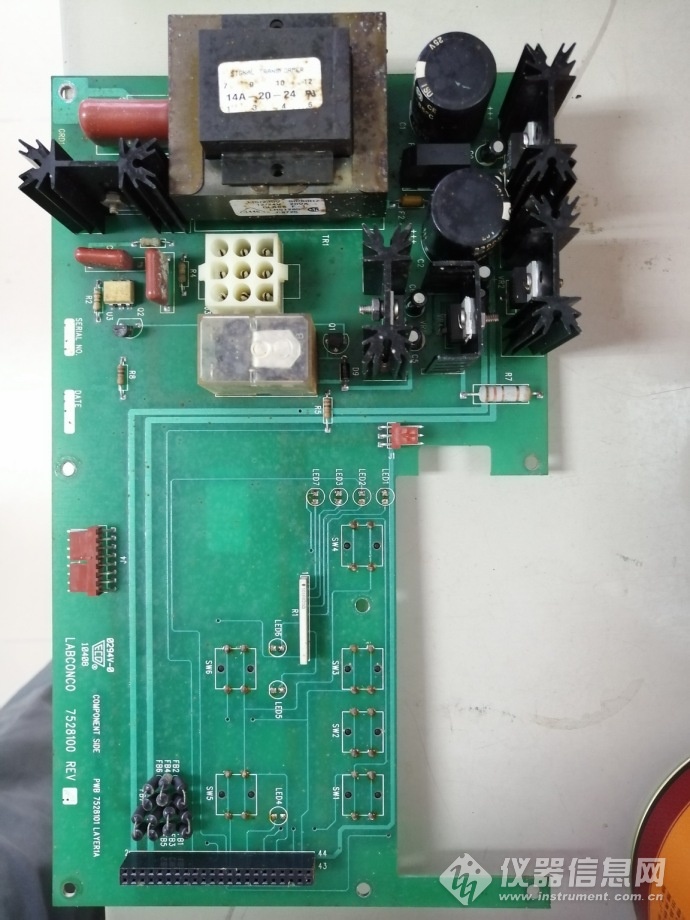

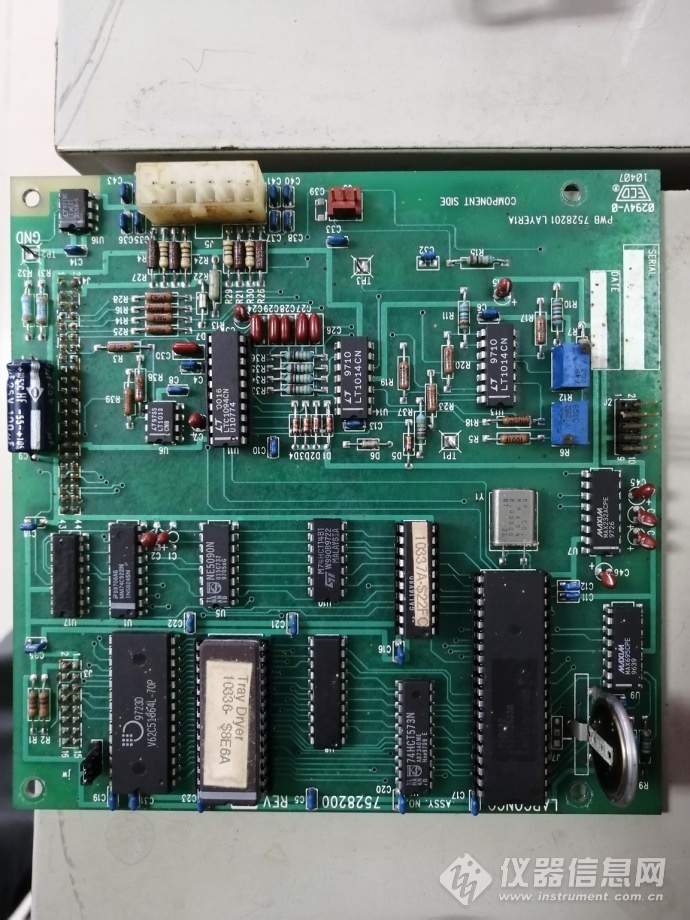

清洗干凈的電路板

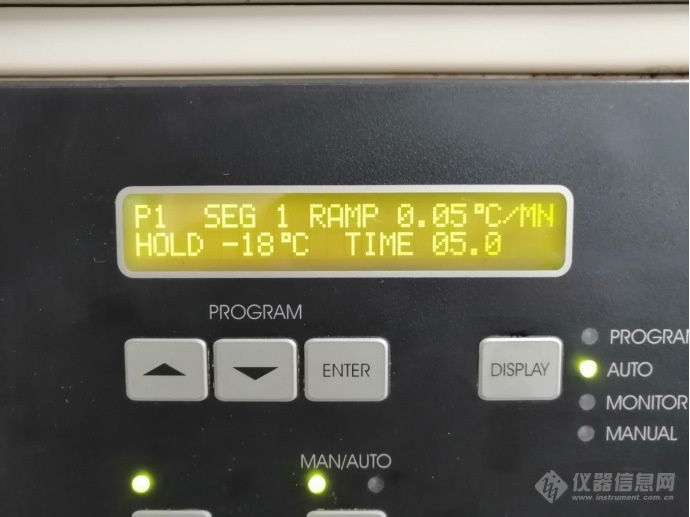

修復后凍干艙控制部分（可程序控溫）
四、凍干艙溫度控制循環系統的修復
凍干艙開機后發現，制冷壓縮機工作正常，監測顯示已經達到了-20多度但艙內隔板降溫非常慢，隔板外端接近室溫，說明隔板內部的循環液不夠或根本沒有循環，儲液罐中的循環液已經揮干了，用酒精替代試了一下效果不明顯。后來發現循環泵效率非常低，剛好有淘汰的一臺海道夫旋轉蒸發儀制冷循環泵，只用了循環功能效果非常不錯。循環液原本想用博世-45度汽車發動機防凍液替代的，結果發現在零下二十度左右防凍液流動性變差（不知道這種防凍液在東北零下幾十度汽車還能否正常啟動？），最終選擇了90%左右的酒精替代循環液，效果比較好而且便宜容易得到。

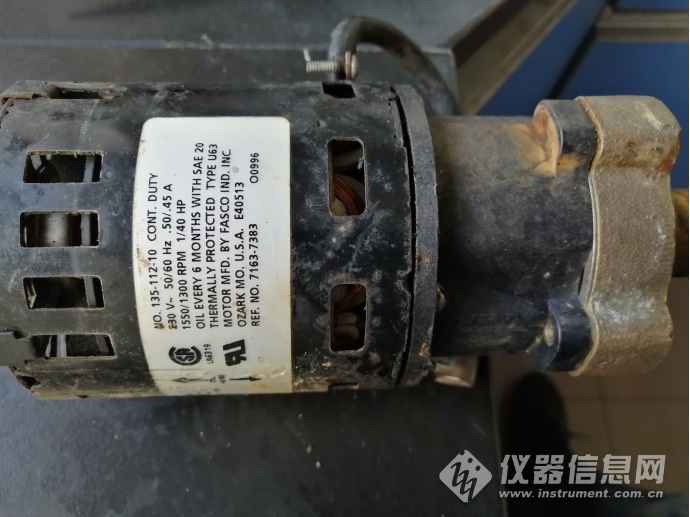

凍干艙拆下的控溫循環泵

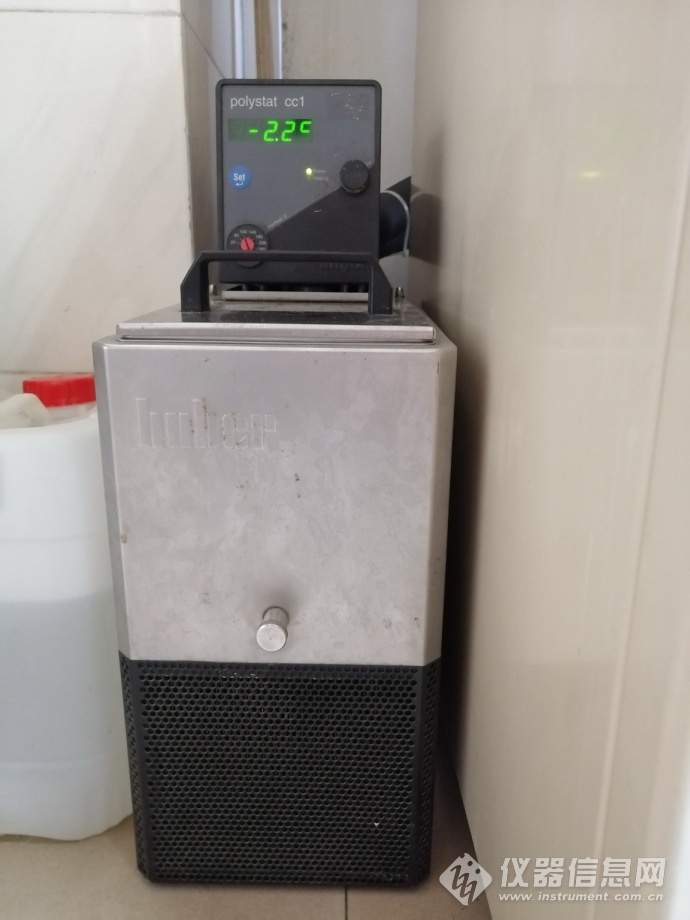

海道夫旋轉蒸發儀冷卻循環泵

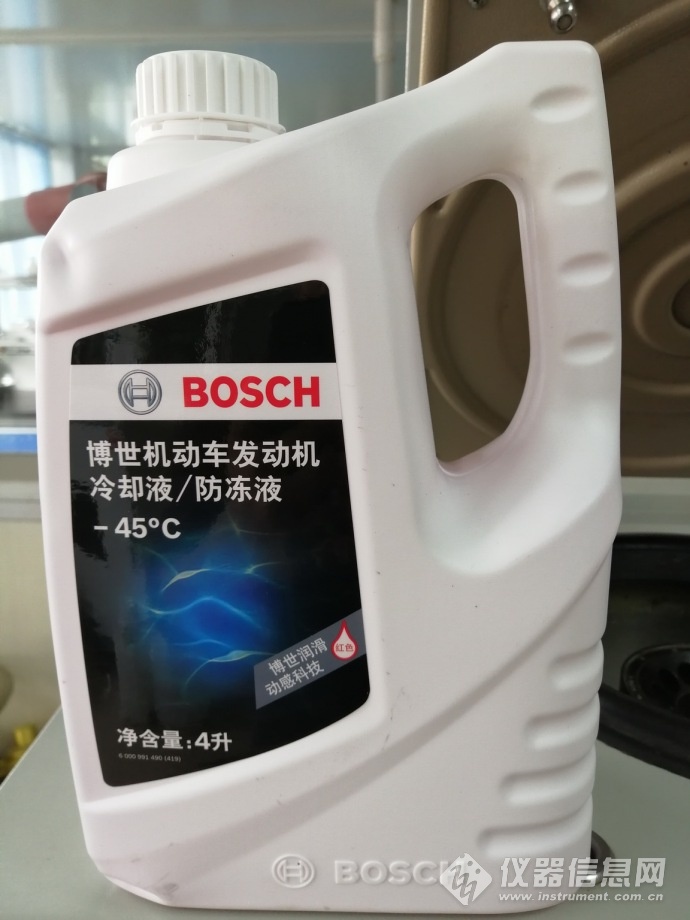

某東上買的汽車防凍液

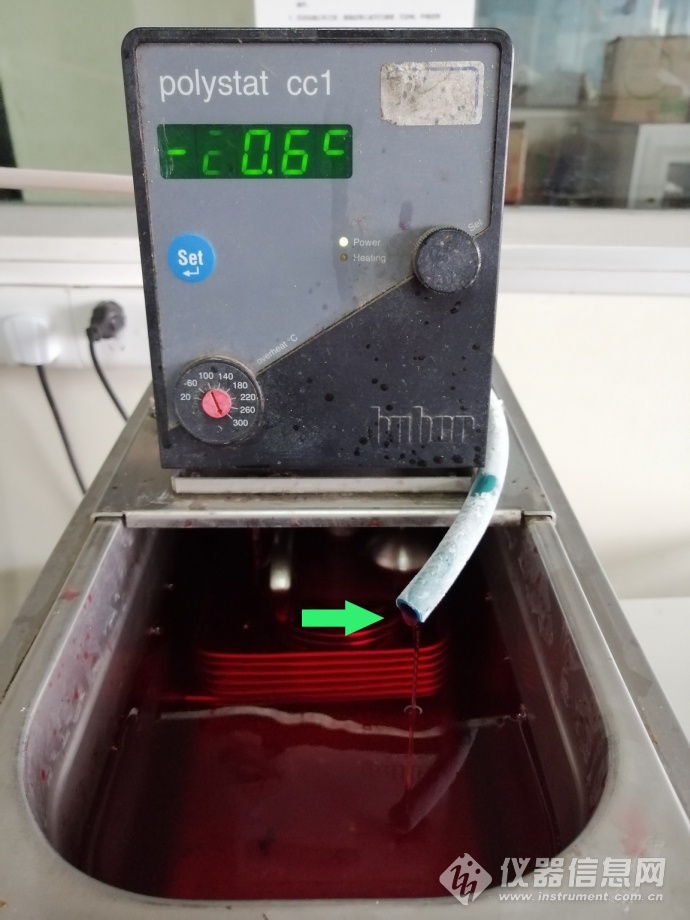

-20度時防凍液幾乎停止流動

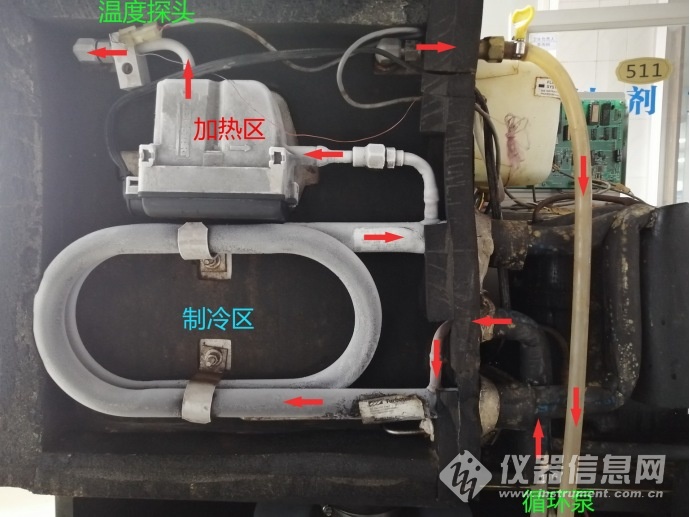

凍干艙控溫液循環路線，部分管道用硅膠管替代

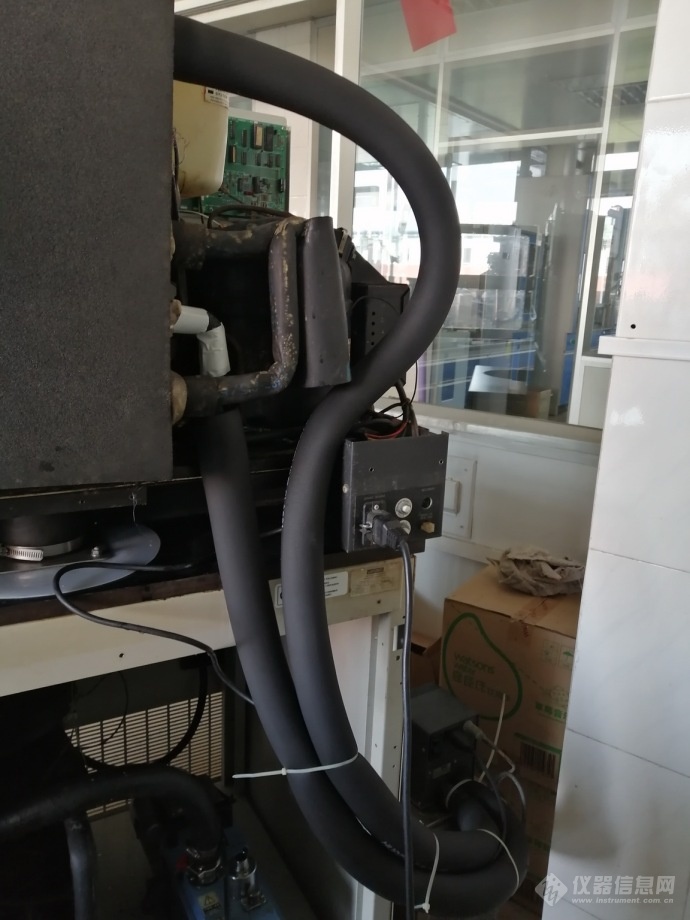

硅膠管用保溫管包裹

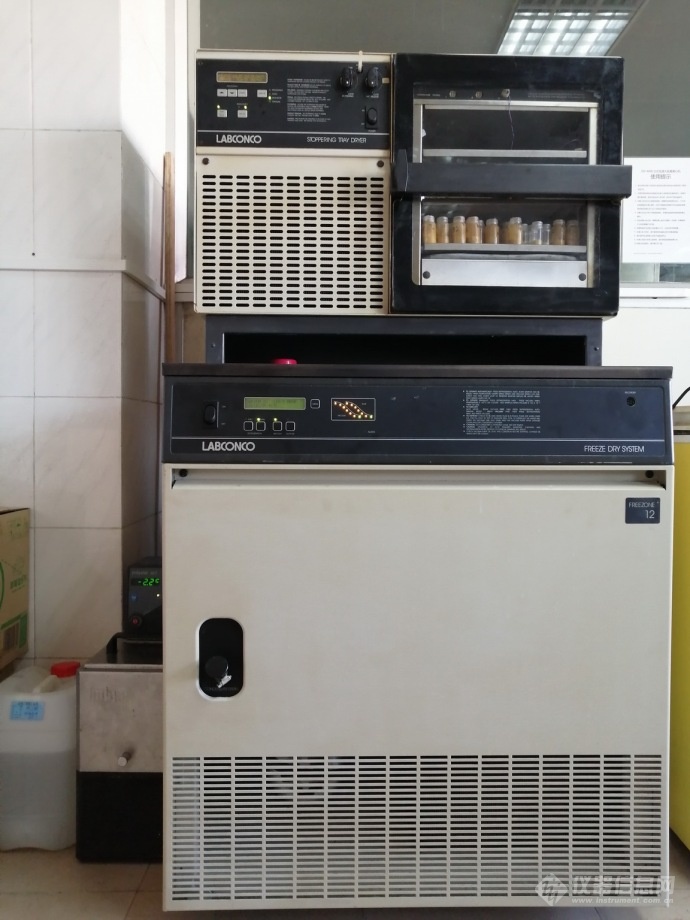

修復后儀器全圖，左下為循環泵

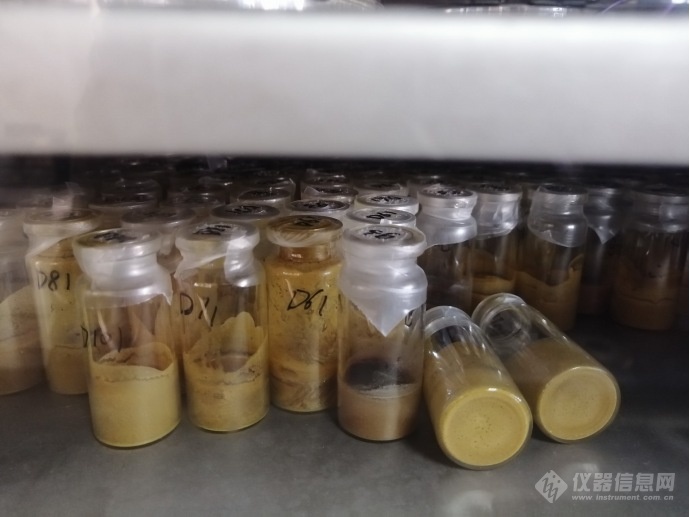

凍干樣品效果圖
五、小結
本次維修最大的難度在于找到真空泄漏點以及冷凍艙溫度控制系統的修復，運行了幾周的情況來看，LABCONCO冷凍干燥機修復的效果非常理想，折騰了幾周還是值得的。
