1 labconco小型實驗室凍干機的構造

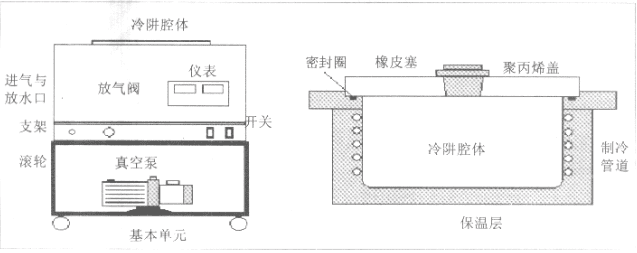

      小型實驗室凍干機由一個帶真空泵和小型冷阱的基本單元及一些附件組成，如圖1所示。在帶保溫的冷阱圓筒體內有制冷管道，圓筒體有一個透明的聚丙烯蓋，圓簡體做成真空密封并與真空泵相連，基本單元安裝有真空儀表和溫度儀表，并有控制開關、放水閥和放氣閥等。冷阱的溫度有二種，采用單級制冷可達-50℃左右，如果采用復疊式制冷則可達-80℃左右。

圖1  凍干機基本單元

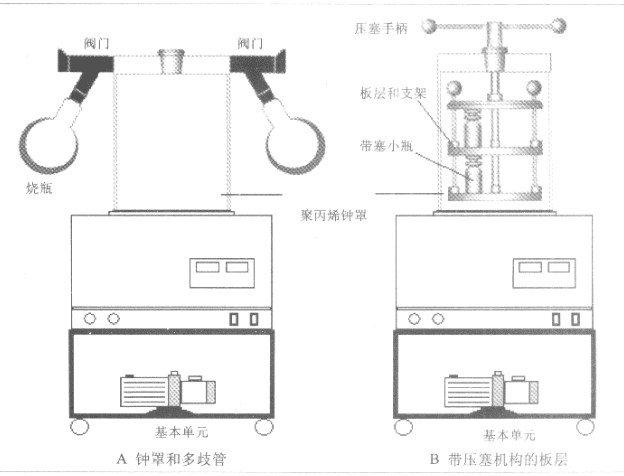

           基本單元可與其他附件進行不同的組合，如圖2所示，以適應不同試驗產品的凍干，例如與帶鐘罩的多歧管組合可凍干盛放在燒瓶?jī)?nèi)的產品，與帶壓塞機構的板層和鐘罩組合可凍干小瓶，與離心附件和鐘罩組合可凍干安瓿等。

圖2  凍干機基本單元與附屬件

2 產品的預凍和轉移


       小型凍干機沒有預凍裝置，少量的產品可在冷阱筒體內預凍，燒瓶需要配備帶旋凍裝置的冷浴，以便預凍成殼狀結構，安瓿可在冰箱內預凍，也可用離心附件預凍，小瓶一股需在低箱冰箱內預凍。

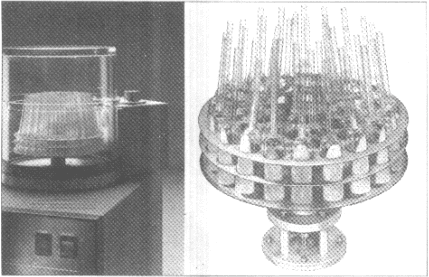

帶離心附件的凍干機是利用真空制冷法預凍產品的，把產品放在一個可旋轉的支架上，并以800~1000r/min的速度旋轉，與此同時開始抽真空，旋轉時產生的離心力阻止了溶解在產品中的空氣在真空下冒出，當真空度達到一定數值時，產品便平靜地凍結成冰，并且形成斜面形狀，如圖3所示。

圖3離心附件用真空制冷法把產品凍成斜面形狀



       小瓶預凍時應把半壓塞好的小瓶放在帶支架的板層上，并連支架和板層一起放在低溫冰箱內預凍。在預凍快結束時要先降溫冷阱，當冷阱溫度到達-40℃后，迅速?gòu)谋淙〕鰩Мa(chǎn)品的板層支架，打開冷阱蓋，把帶產品的板層支架轉移冷阱上，立即起動真空泵，這樣產品立即升華，使產品維持低

溫狀態。如果動作緩慢，產品會升溫而熔化。在冷阱筒體內預凍的產品與冰箱預凍的轉移方法、、3升華相同。








        燒瓶?jī)龈蓵r(shí)要預先放好帶多歧管的鐘罩，如圖4、圖5所示，冷阱降溫并抽好真空，這時把旋凍好的燒瓶立即連接到閥門上，并轉動閥門使燒瓶抽空。多歧管上的閥門是一個特殊閥門，轉柄有4個位置，箭頭向上，鐘罩與連接口封閉：箭頭向左，鐘罩與連接口相通：箭頭向右，鐘罩與連接口封

閉，連接口與大氣相通（往燒瓶中放入大氣，以便取下燒瓶）用離心附件預凍的安瓿不需轉換，在真空到達較高數值后，這時產品已經凍結，只需關閉離心轉頭的馬達就行了，因?yàn)楫a(chǎn)品已經在升華了，有些小型凍干機帶板層制冷功能，產品的預凍與大凍干機相似。
